塑料薄膜到處可見，例如日常見到的薄膜包裝。對于塑料薄膜似乎我們的印象只是一些感性的認識，見到自然認識，但似乎又不那么了解。這里小編整理篇文章扒一扒塑料薄膜。

何為塑料薄膜？

薄膜就是薄膜，如果要一個定義，似乎沒那么必要。但塑料薄膜是有定義的，指以高分子合成材料主為要原料，與其他輔助材料按一定比例均勻混合后，在塑料成型機械設(shè)備上成型為有一定厚度（厚度為0.01－0.25mm）、寬度和無限長度的、表面平整、光滑而柔軟的塑料制品。

塑料薄膜分類

日常生活中會發(fā)現(xiàn)塑料薄膜是不同的，例如塑料袋，有些透明柔軟，有些硬挺；保鮮膜和塑料袋不一樣。其實，這是因為塑料薄膜種類眾多的原因，各類薄膜用途各不相同。

塑料薄膜的品種分類沒有統(tǒng)一的規(guī)定。通常習(xí)慣的分類方式有：

（1）按塑料薄膜成型用原料分類：有聚乙烯薄膜、聚丙烯薄膜、聚氯乙烯薄膜和聚酯薄膜等。

（2）按塑料薄膜用途分類：有農(nóng)用薄膜（這里根據(jù)農(nóng)膜的具體用途又可分為地膜和大棚膜）；包裝薄膜（包裝膜按其具體用途又可分為食品包裝膜和各種工業(yè)制品用包裝膜等）及用于特殊環(huán)境、具有特殊用途的透氣薄膜，水溶薄膜及具有壓電性能的薄膜等。

（3）按塑料薄膜的成型方法分類：有擠出塑化、然后吹塑成型的薄膜，稱為吹塑薄膜；經(jīng)擠出塑化，然后熔融料從模具口流延成型的薄膜，稱為流延薄膜；在壓延機上有幾根輥筒輾壓塑化原料制成的薄膜，稱為壓延薄膜。

通常以塑料薄膜的原料分類較多，這里列舉一些常用的薄膜及簡稱：

可能看到這些縮寫簡稱會沒有直觀的了解，下面針對幾個常用塑料薄膜實例介紹：

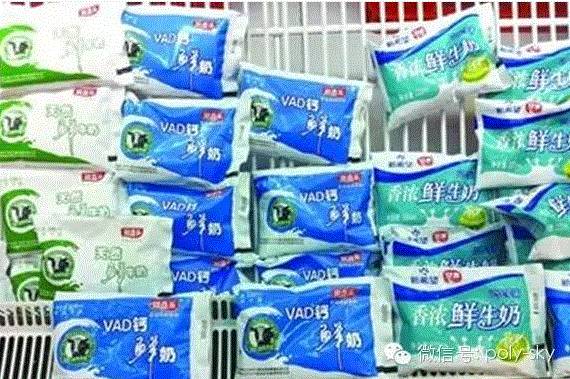

PVA涂布高阻隔薄膜

涂布高阻隔薄膜是將添加了納米無機物的PVA涂布于聚乙烯薄膜后經(jīng)塑料薄膜性價比印刷、復(fù)合而成，在不大幅度提高成本的前提下，其阻隔性能不僅明顯優(yōu)于EVOH五層共擠薄膜，而且包裝成本也大幅度下降，這不僅能確保被包裝物對無菌包裝所有的質(zhì)量要求，而且大幅度降低了食品加工企業(yè)無菌包裝的成本，可用于包裝飲料、果汁、牛奶、醬油醋等。

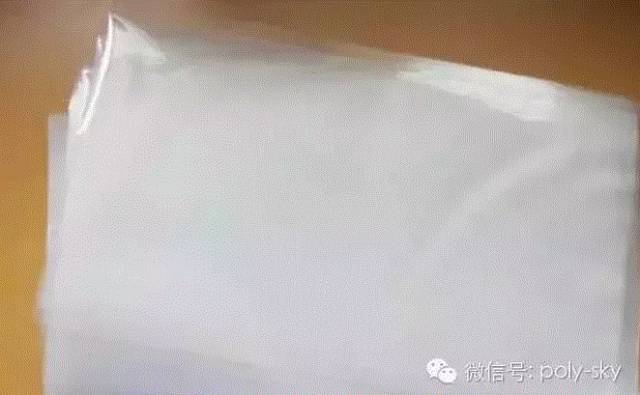

流延聚丙烯薄膜（CPP）

流延聚丙烯薄膜是采用流延工藝生產(chǎn)的聚丙烯薄膜，又可分為普通CPP和蒸煮級CPP兩種，透明度極好，厚度均勻，且縱橫向的性能均勻，一般用做復(fù)合薄膜的內(nèi)層材料。普通CPP 薄膜的厚度一般在25～50μm 之間，與OPP復(fù)合后透明度較好，表面光亮，手感堅挺，一般的禮品包裝袋都采用此種材料。這種薄膜還具有良好的熱封性。蒸煮級CPP 薄膜的厚度一般在60～80 μ m之間，能耐121℃、30 min的高溫蒸煮，耐油性、氣密性較好，且熱封強度較高，一般的肉類包裝內(nèi)層均采用蒸煮級的CPP薄膜。

雙向拉伸聚丙烯薄膜（BOPP）

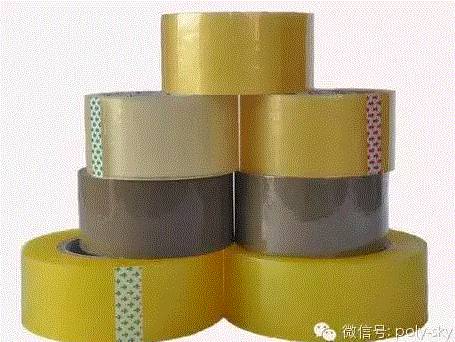

上圖一定很熟悉，包裝膠帶，為BOPP薄膜材料。雙向拉伸聚丙烯薄膜是由聚丙烯顆粒經(jīng)共擠形成片材后，再經(jīng)縱橫兩個方向的拉伸而制得的。由于拉伸分子定向，所以這種薄膜的物理穩(wěn)定性、機械強度、氣密性較好，透明度和光澤度較高，堅韌耐磨，是目前應(yīng)用最廣泛的印刷薄膜，一般使用厚度為20～40 μ m ，應(yīng)用最廣泛的為20 μ m .雙向拉伸聚丙烯薄膜主要缺點是熱封性差，所以一般用做復(fù)合薄膜的外層薄膜，如與聚乙烯薄膜復(fù)合后防潮性、透明性、強度、挺度和印刷性均較理想，適用于盛裝干燥食品。

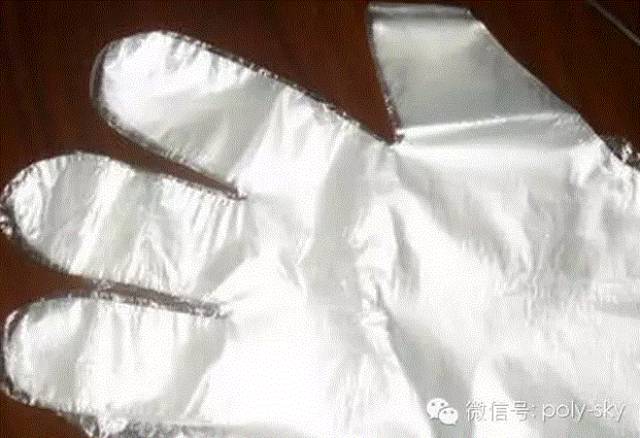

低密度聚乙烯薄膜（LDPE）

低密度聚乙烯薄膜一般采用吹塑和流延兩種工藝制成。流延聚乙烯薄膜的厚度均勻，但由于價格較高，成本較低，所以應(yīng)用最為廣泛。低密度聚乙烯薄膜是一種半透明、有光澤、質(zhì)地較柔軟的薄膜，具有優(yōu)良的化學(xué)穩(wěn)定性、熱封性、耐水性和防潮性，耐冷凍，可水煮。其主要缺點是對氧氣的阻隔性較差，常用于復(fù)合軟包裝材料的內(nèi)層薄膜，而且也是目前應(yīng)用最廣泛、用量最大的一種塑料包裝薄膜，約占塑料包裝薄膜耗用量的40%以上。由于聚乙烯分子中不含極性基團，且結(jié)晶度高，表面自由能低，因此，該薄膜的印刷性能較差，對油墨和膠黏劑的附著力差，所以在印刷和復(fù)合前需要進行表面處理。

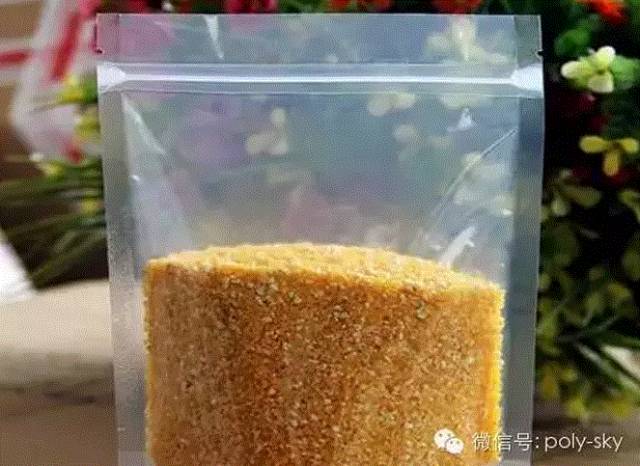

聚酯薄膜（PET）

聚酯薄膜是以聚對苯二甲酸乙二醇酯為原料，采用擠出法制成厚片，再經(jīng)雙向拉伸制成的薄膜材料。它是一種無色透明、有光澤的薄膜，機械性能優(yōu)良，剛性、硬度及韌性高，耐穿刺，耐摩擦，耐高溫和低溫，耐化學(xué)藥品性、耐油性、氣密性和保香性良好，是常用的阻透性復(fù)合薄膜基材之一。但聚酯薄膜的價格較高，一般厚度為12 μm，常用做蒸煮包裝的外層材料，印刷性較好。

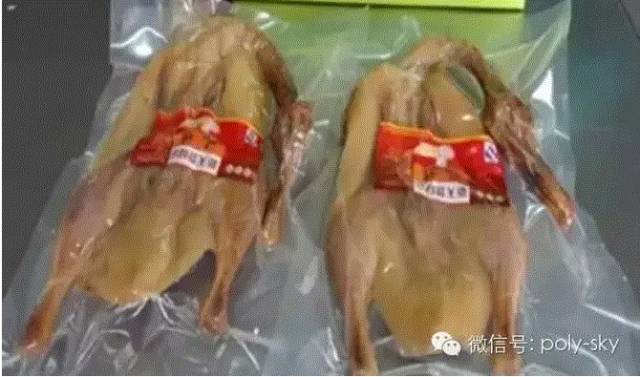

尼龍薄膜（PA）

尼龍薄膜是一種非常堅韌的薄膜，透明性好，并具有良好的光澤，抗張強度、拉伸強度較高，還具有較好的耐熱性、耐寒性、耐油性和耐有機溶劑性，耐磨性、耐穿刺性優(yōu)良，且比較柔軟，阻氧性優(yōu)良，但對水蒸氣的阻隔性較差，吸潮、透濕性較大，熱封性較差，適于包裝硬性物品，例如油膩性食品、肉制品、油炸食品、真空包裝食品、蒸煮食品等。

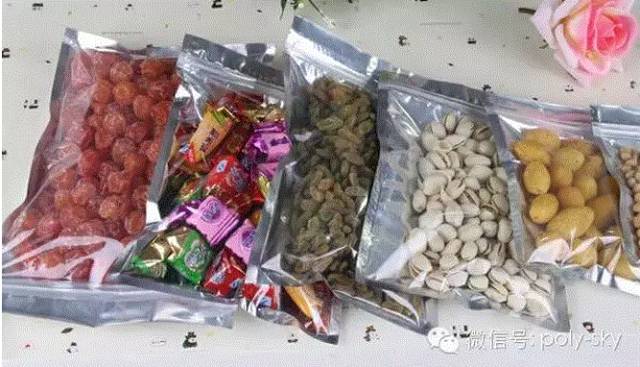

鍍鋁薄膜

目前應(yīng)用最多的鍍鋁薄膜主要有聚酯鍍鋁膜（VMPET）和CPP 鍍鋁膜（VMCPP）。鍍鋁膜既有塑料薄膜的特性，又具有金屬的特性。薄膜表面鍍鋁的作用是遮光、防紫外線照射，既延長了內(nèi)容物的保質(zhì)期，又提高了薄膜的亮度，從一定程度上代替了鋁箔，也具有價廉、美觀及較好的阻隔性能，因此，鍍鋁膜在復(fù)合包裝中的應(yīng)用十分廣泛。

塑料薄膜是一種由塑料材料制成的薄而柔軟的片狀產(chǎn)品。它廣泛應(yīng)用于包裝、農(nóng)業(yè)、建筑、醫(yī)療和電子等領(lǐng)域，主要用于包裝食品、蔬菜、藥品、電子產(chǎn)品等物品，起到保護、延長貨物壽命和美化包裝等作用。

塑料薄膜主要由聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）等塑料材料制成，這些材料具有柔軟度高、抗撕裂性好、防水、防潮、防氣體滲透性強等特點。

塑料薄膜的制造過程一般包括擠出、拉伸、冷卻、切割等步驟。首先，塑料顆粒被熔化后，通過擠出機將熔化后的塑料擠出成為連續(xù)的薄膜。然后，通過拉伸機將塑料薄膜拉伸，使其變薄且均勻。最后，經(jīng)過冷卻、切割等工序，將薄膜制成所需的尺寸和形狀。

塑料薄膜具有很多優(yōu)點。首先，它比較輕便，可以很方便地攜帶和使用。其次，塑料薄膜具有良好的抗撕裂性和耐磨性，不易破損。另外，塑料薄膜具有較好的氣體屏障性能，可以有效地保護包裝物，延長貨物的保鮮期。此外，塑料薄膜還具有良好的可塑性，可以根據(jù)需要制成不同形狀和尺寸的包裝袋。

然而，由于塑料薄膜主要由化學(xué)合成的塑料材料制成，它也存在一些問題。首先，塑料薄膜對環(huán)境造成了污染，因為它的生產(chǎn)和處理都會產(chǎn)生大量的廢棄物和有害氣體。此外，塑料薄膜的制造和使用也消耗大量的能源和資源。另外，塑料薄膜在自然環(huán)境中分解的速度較慢，會給土壤和水體造成污染。

為了減少塑料薄膜對環(huán)境的影響，許多國家和地區(qū)已經(jīng)制定了相關(guān)的法律和政策，限制塑料薄膜的使用和推廣可再生材料替代塑料薄膜。此外，一些企業(yè)也在研究和開發(fā)可降解的塑料薄膜，以減少對環(huán)境的污染。

來源互聯(lián)網(wǎng)，本號轉(zhuǎn)載目的在于傳遞更多消息，內(nèi)容僅供參考、文章版權(quán)歸原作者或機構(gòu)所有。
