光伏組件封裝用背板技術(shù)規(guī)范的主要內(nèi)容包括三方面：序列；技術(shù)要求；試驗(yàn)方法 。

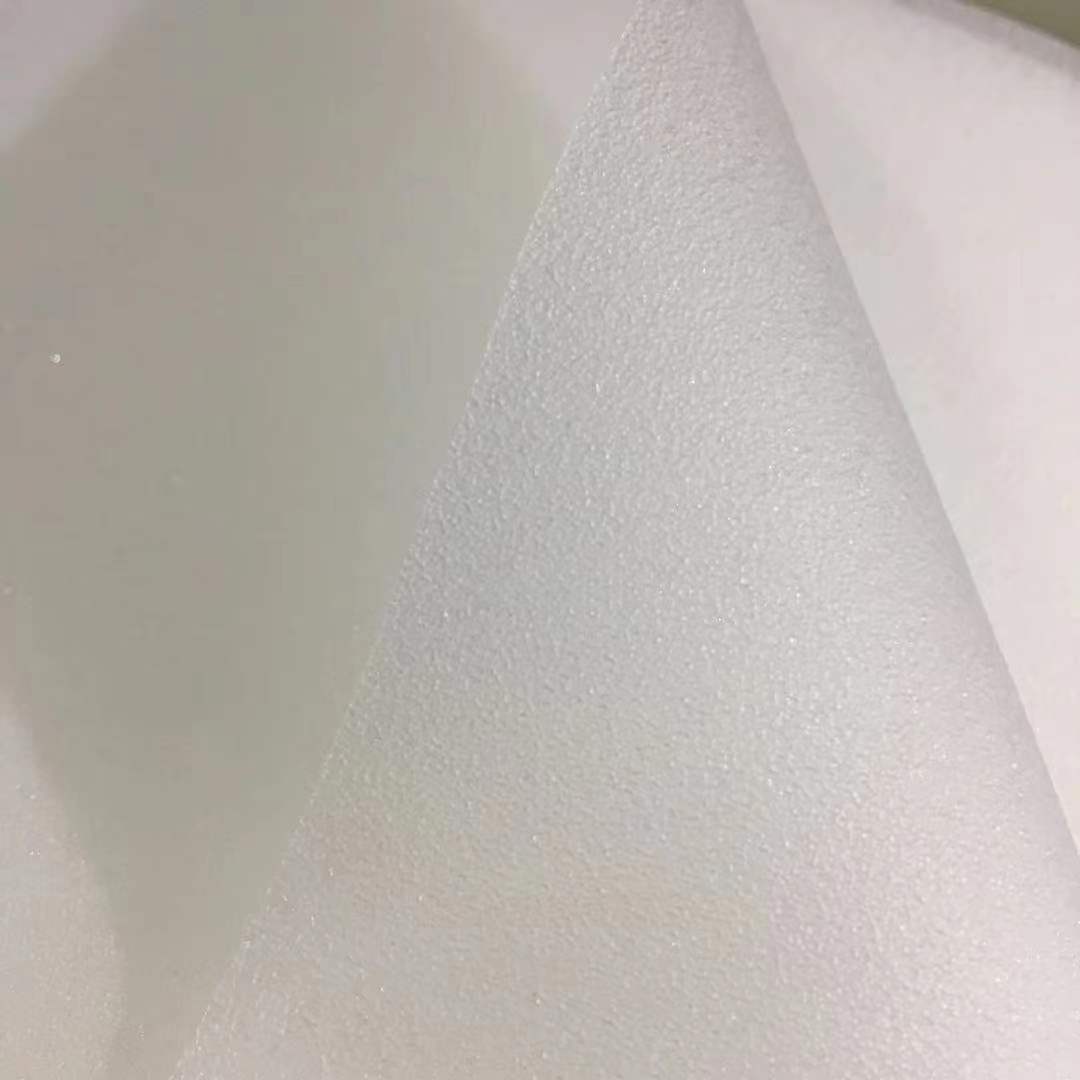

  (1)固化前分別規(guī)定序列EVA膠膜，固化后EVA根據(jù)膠膜和層壓件的順序。EVA研究分析了膠膜的實(shí)際使用過(guò)程及其性能要求，將樣品對(duì)象分為固化前EVA膠膜，固化后EVA膠膜膠膜和層壓件的有效性和可比性；

  (2) 技術(shù)要求部分主要定義EVA膠膜的性能要求和耐候性。綜合考慮光伏使用EVA膠膜的外觀、絕緣性能、機(jī)械性能、與玻璃背板材料的良好匹配等物理特性，確定了常規(guī)性能檢測(cè)項(xiàng)目，如拉伸強(qiáng)度、斷裂伸長(zhǎng)率、剝離強(qiáng)度、穿透電壓強(qiáng)度和電阻率。同時(shí)考慮光伏EVA膠膜應(yīng)具備耐環(huán)境氣候老化性，并制定了紫外線老化試驗(yàn)和濕熱試驗(yàn)的環(huán)境試驗(yàn)項(xiàng)目。根據(jù)建立的試驗(yàn)計(jì)劃，全國(guó)各廠家選擇13種不同規(guī)格的光伏用途EVA膠膜，用它EVA裸膠膜，單層層壓后EVA膠膜和層壓件采用相同規(guī)格的玻璃和背板作為樣品，并根據(jù)實(shí)驗(yàn)方案進(jìn)行實(shí)驗(yàn)。在綜合結(jié)果（圖1-圖5為性能結(jié)果圖）的情況下，編制更全面的光伏組件包裝EVA膠膜認(rèn)證技術(shù)規(guī)范。

  總結(jié)不同規(guī)格樣品的試驗(yàn)結(jié)果，根據(jù)結(jié)果圖中大部分樣品的集中區(qū)域，以55%的合格率作為技術(shù)要求，終確定EVA要求膠膜的拉伸強(qiáng)度≥18 MPa。

  總結(jié)不同規(guī)格樣品的試驗(yàn)結(jié)果，根據(jù)結(jié)果圖中大部分樣品的集中區(qū)域，以75%的合格率為技術(shù)要求，終確定EVA與玻璃的剝離強(qiáng)度要求>60 N/cm。

  總結(jié)不同規(guī)格樣品的試驗(yàn)結(jié)果，根據(jù)結(jié)果圖中大部分樣品的集中區(qū)域，以70%的合格率作為技術(shù)要求，終確定EVA與背板的剝離強(qiáng)度要求>50 N/cm。

  總結(jié)不同規(guī)格樣品的試驗(yàn)結(jié)果，根據(jù)結(jié)果圖中大部分樣品的集中區(qū)域，以75%的合格率為技術(shù)要求，終確定EVA透光率（380nm-1100nm）要求≥90.5%。

  總結(jié)不同規(guī)格樣品的試驗(yàn)結(jié)果，根據(jù)結(jié)果圖中大部分樣品的集中區(qū)域，以55%的合格率作為技術(shù)要求，終確定EVA體積電阻率要求≥1.0×1014Ω·cm。

  (3)透光率波段、交聯(lián)度通用化學(xué)試驗(yàn)方法及試驗(yàn)方法主要規(guī)定DSC試驗(yàn)方法、拉伸速率、試驗(yàn)溫度、時(shí)間、體積電阻率的樣品制備要求和方法，主要參考試驗(yàn)方法標(biāo)準(zhǔn)GB/T 1040.3、GB/T 1408.1、GB/T 1410、GB/T 2410、GB/T 2790、GB/T 13542.2等。根據(jù)認(rèn)證規(guī)范中的試驗(yàn)方法，選擇不同廠家的不同規(guī)格樣品作為主要驗(yàn)證手段，并結(jié)合近年來(lái)光伏組件的封裝EVA組織國(guó)家太陽(yáng)能光伏產(chǎn)品質(zhì)量監(jiān)督檢驗(yàn)中心，模擬不同環(huán)境氣候條件試驗(yàn)，保持層壓件性能。根據(jù)終結(jié)果確定各種性能的技術(shù)要求。
